写在前面

VRRP(virtual router redundancy protocol)和HSRP非常相似，原理相同，只不过VRRP是公有的(RFC 3768)，HSRP是思科私有的。《HSRP简述》中对虚拟路由冗余协议做了基本的阐述和实验说明，这篇文章主要描述两者之间的差异，然后做个实验来验证下。

VRRP与HSRP的差异

	HSRP	VRRP
protocol	cisco proprietary	IETF-RFC3768
number of groups	0-255,0是默认	1-255
active/standby	一个active, 一个standby，多个候选者	术语叫法不同，一个master，多个backups
Vip	不能和三层接口ip相同	可以相同，如果相同，优先级直接变成最高
Vmac	v1，v2有差异，见hsrp简述	00:00:5e:00:01:xx, xx是group id
multicast address	224.0.0.2	224.0.0.18
tracking	interfaces or objects, 触发后降低优先级或退出组	objeects，触发后降低优先级，没有退出组
timers	hello timer 3秒，hold time 10秒	hello 1秒，holdtime 3秒
authentication	支持	rfc中不支持，厂家支持
preempt	默认不开启，可配置	默认开启抢占
报文封装	UDP 1985	基于IP
version	默认v1	v2,v3两个版本，默认v2，v3才支持ipv6
load balancing	支持不同组之间	支持不同组之间
priority	不支持辞职，优先级为0可以手动配置，没有特殊含义	优先级为0表示放弃master位置，优先级0不能手动配置

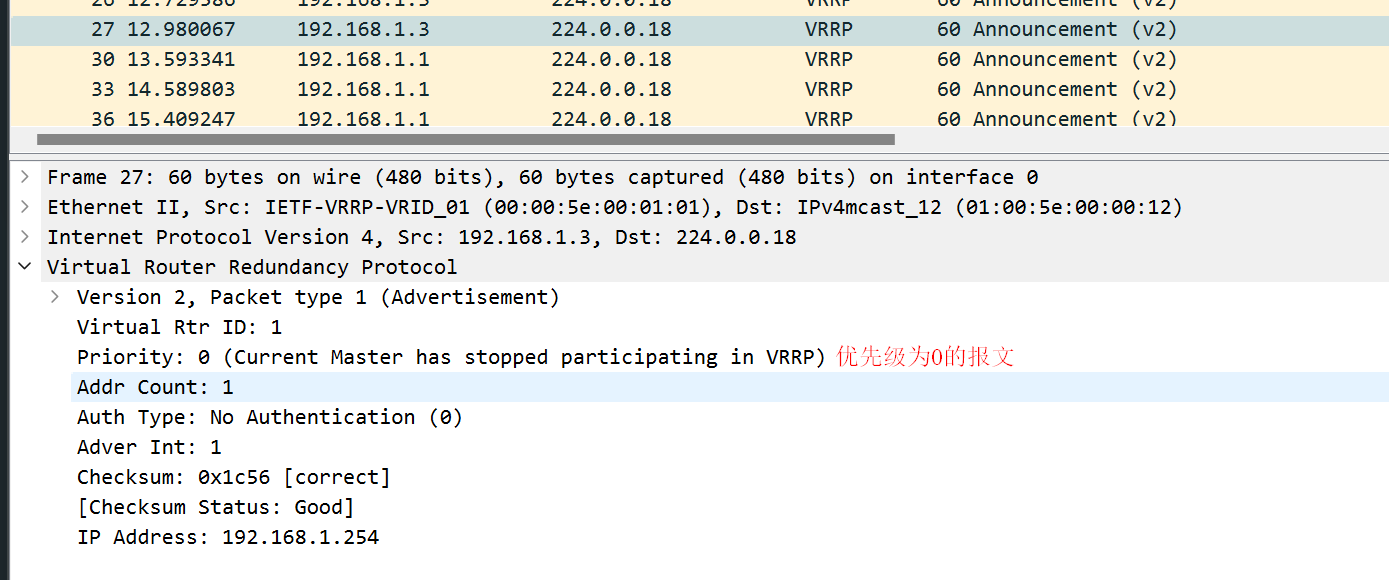

关于辞职，当master路由器接口shutdown时，会立即发送优先级为0的通告，vrrp中优先级为0表示不参与虚拟组计算，收到的backups之间会立即重新选举出新的master，否则就要等待3秒的报文超时再选举，这样可以加快收敛时间。优先级为0的报文如下：

在HSRP中，tracking中触发支持shutdown，如果active路由器接口shutdown，那么standby只能等待10秒超时后变成active. VRRP tracking中不支持shutdown，嗯，也就是说只有路由接口手动shutdown或物理线路挂掉才会触发优先级为0的报文，而上行链路挂掉tracking无法触发？

实验说明

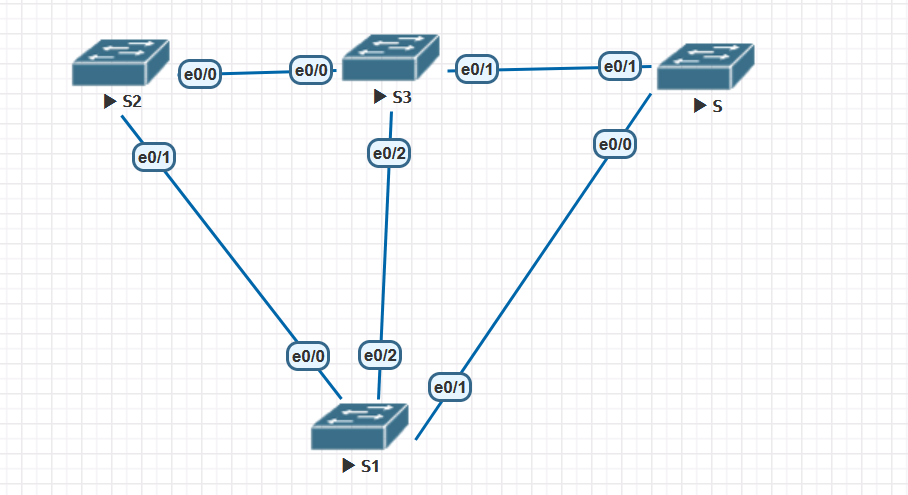

实验拓扑图如下：

S2、S3、S4的interface vlan1加入虚拟组组成虚拟路由器，虚拟组对外提供网关服务。基本配置如下：

S2
    interface Vlan1
        ip address 192.168.1.1 255.255.255.0        // svi配置IP地址
        vrrp 1 ip 192.168.1.254                     // svi加入虚拟组1，虚拟ip为192.168.1.254
S3
    interface Vlan1
        ip address 192.168.1.2 255.255.255.0
        vrrp 1 ip 192.168.1.254
S4
    interface Vlan1
        ip address 192.168.1.3 255.255.255.0
        vrrp 1 ip 192.168.1.254

show vrrp brief查看vrrp状态

1
2
3

S4#show vrrp brief
Interface          Grp Pri Time  Own Pre State   Master addr     Group addr
Vl1                1   100 3609       Y  Master  192.168.1.3     192.168.1.254

vrrp的默认优先级也是100，超期时间单位是毫秒，有计算公式，是hello的三倍多点，own表示是否是虚拟组的拥有者，当物理接口ip和虚拟组ip一致时成为owner, 通过将优先级置位最大值255实，如将S3设置成owner

S3(config-if)#ip address 192.168.1.254 255.255.255.0
S3#show vrrp brief
Interface          Grp Pri Time  Own Pre State   Master addr     Group addr
Vl1                1   255 3003   Y   Y  Master  192.168.1.254   192.168.1.254

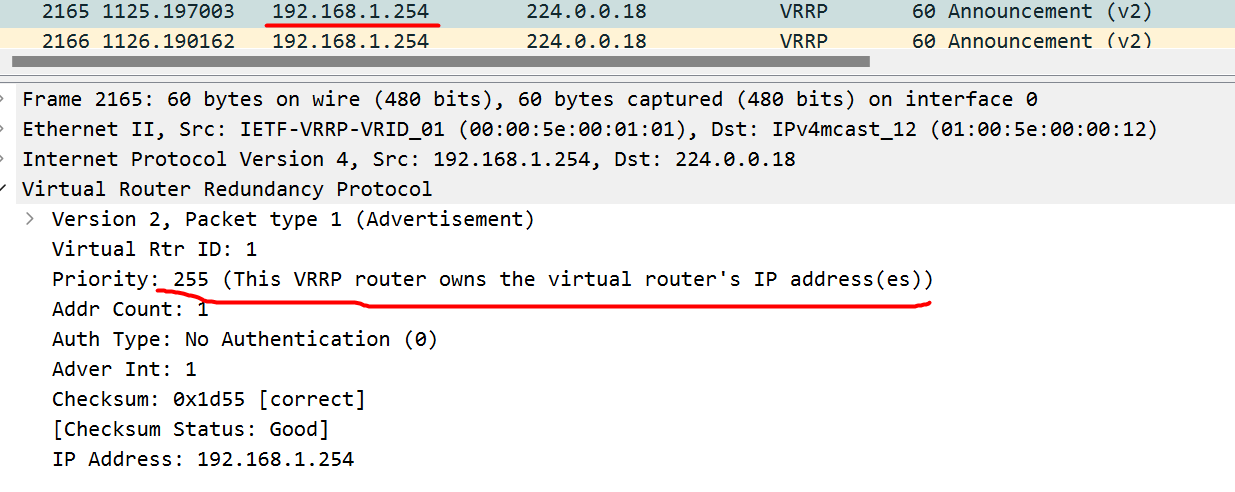

优先级为255的报文为：

owner不能被配置优先级。 vrrp默认开启preempt，所以pre是Y。注意vrrp组中除master外，其余都是backup，即master挂掉后，会从backup中重新选举出新的master。而hsrp中master挂掉后，standby接替，之后在candidate中选举出新的standby。

所以VRRP中只有master发送announcement，backup监听。hsrp中active和backup都需要发送hello报文。

当然，FHRP中一般搞两台路由器做网关冗余就行了。

其它实验

tracking上行链路故障，不同组之间的负载均衡，和HSRP没区别，这里就不重复了。

双活网关

HSRP/VRRP只能实现单活网关，只有active进行arp应答和转发业务流量，standby则完全闲置。结合MLAG则可实现双活网关:

active负责arp应答，standby会将arp中继给active
控制面视角而言，依然是active/standby，数据面而言active/active转发
接入交换机上mac地址表中vmac对应的端口是mlag聚合端口，所以active/standby都有可能收到报文，收到后按路由表正常转发即可。如果不是mlag场景，standby收到目的地址是vmac的报文。
eveng中不支持vpc模拟，vpc的peer-link需要10G端口才能运行，不然会后各种问题。

为甚vip不会冲突

在两台设备上部署了相同的vip+vmac，为什么不会冲突？
IP通信通过arp报文获取mac，主机请求网关vip时，只有active才会做出回应，所以除了active外，网络中并不会有其它设备感知到standby。
从另外一个角度来说？一般设备配置ip地址后会向外发送免费arp报文，一是避免ip冲突，而是主动告知其它设备自己arp信息。交换机变成active后也会主动发送免费arp，standby收到后也不会处理，所以就不冲突了。
从实际通信报文的角度来看，standby是收不到vmac的报文的，如果能收到，也能正常转发，这就是mlag+vrrp实现双活网关的原理。
