eveng中部署openwrt

实验需求

在eveng中添加OpenWrt镜像, 在Openwrt中使能OpenClash服务，使得lab环境中所有连接到openwrt的节点能够访问google服务。

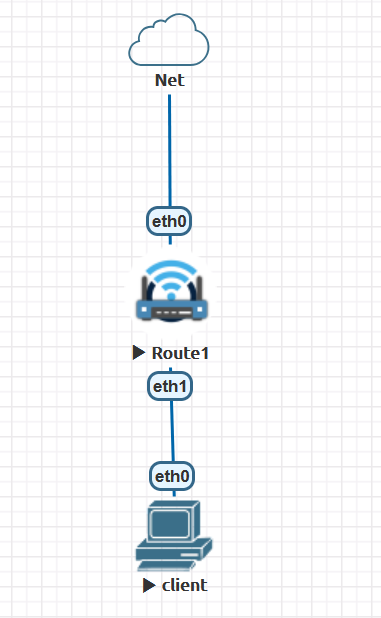

实验拓扑如下图所示：

其中Net是lab的出口网关，本质是Vmware中的虚拟网卡VMnet8(NAT模式), Router1是Openwrt，wan口与Net连接。Client作为终端设备，与Openwrt的lan口连接。

Openwrt部署

在github上找到一个openwrt的qemu镜像，直接按照readme中的方式集成到eveng中，注意需要关闭windows中hyper-v功能。

之后就可以通过网页配置openwrt.

简单配置lan口上的dhcp，使client能够获取到ip.

root@client:/# ifconfig eth0
eth0      Link encap:Ethernet  HWaddr 50:00:00:03:00:00
          inet addr:192.168.0.11  Bcast:192.168.0.255  Mask:255.255.255.0
          inet6 addr: fe80::5200:ff:fe03:0/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1265 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1245 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:2892497 (2.7 MiB)  TX bytes:105530 (103.0 KiB)

此时client可以正常访问www.baidu.com, 但是无法访问google.

OpenClash部署

这个版本的openwrt中并没有直接集成OpenClash, 按照下面的命令进行安装。

安装iptables及依赖。也可以使用nftables.

1 2	opkg update opkg install bash iptables dnsmasq-full curl ca-bundle ipset ip-full iptables-mod-tproxy iptables-mod-extra ruby ruby-yaml kmod-tun kmod-inet-diag unzip luci-compat luci luci-base

下载openclash安装包并安装

1 2	wget https://github.com/vernesong/OpenClash/releases/download/v0.47.028/luci-app-openclash_0.47.028_all.ipk -O openclash.ipk opkg install openclash.ipk

注意去github上下载最新的版本，不然安装好还要更新。

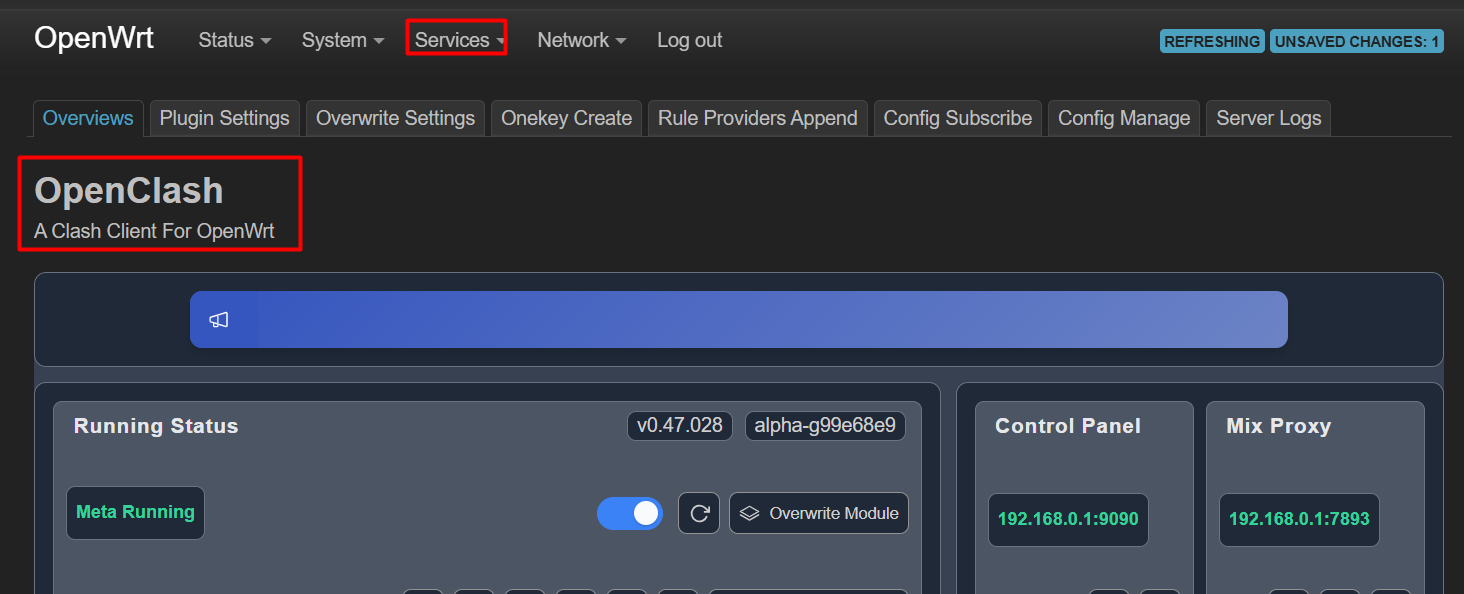

之后就可以在网页上看到openclash服务。
