写在前面
STP和RSTP无法实现负载均衡,cisco的PVST和PVRSTP虽然能够实现,但是每个vlan对应一个实例,在vlan较多的情况下,这对CPU以及内存资源会有极大的浪费。所以MSTP横空出世,其核心理念是:将一组vlan映射到一个实例中,每个实例运行一个stp树。MSTP的实现标准是802.1s.
MST中的几个概念
域(region)
具有相同属性的交换机在同一个域中:
- MST域名
- MST版本号
- MST中vlan与实例的映射关系
MST域名是给该域配置的名字,可以随便起。版本号也可以随便起(类似VTP中的版本号,只有一样才会同步)。映射到同一个实例中的vlan属于同一个stp树,有相同的根桥,转发路径,阻塞路径等。类似于端口与vlan的映射,所有的vlan最开始属于默认实例(cisco中是instance 0).
IST
IST是internal spanning tree的缩写,表示默认实例。MST只会通过IST向其它域通告BPDU.
CIST
CIST是common and internal spanning tree,公共和内部生成树,是整个大二层网络所有交换机组成的单生成树(所有域共同组成),将每个域看做一台设备,CST(common spanning tree)就是由这些设备组成的树
MSTI
MSTI是multi spanning tree instance的缩写,多实例生成树的实例
选举规则
MSTP中的选举规则和STP完全一致,快速收敛机制则和RSTP完全一致。

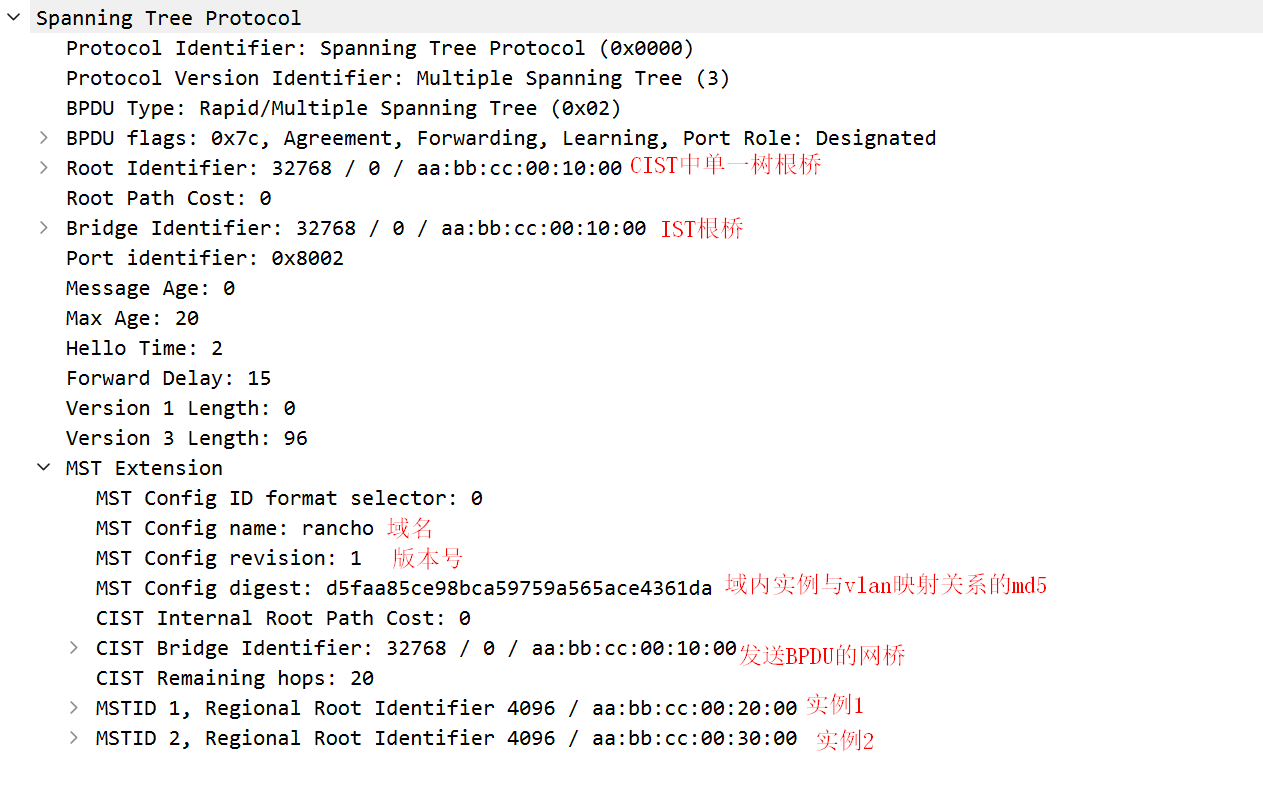

MST的BPDU
区别于pvstp中每个vlan都会发送一个BPDU,MSTP中并不是每个实例发送一个BPDU,而是一台交换机只会发送一个BPDU,这一个BPDU中包含了所有的实例。具体到字段而言:
- protocol version字段是0x03
- BPDU type字段和rstp一样是0x02
- flags字段和rstp保持一致
- BID字段中的扩展ID则为0
其它字段简介如下:
MSTP配置比较复杂,特别是在多域使用尤其复杂,本文只通过单域对MSTP有一个简单的了解。
实验说明

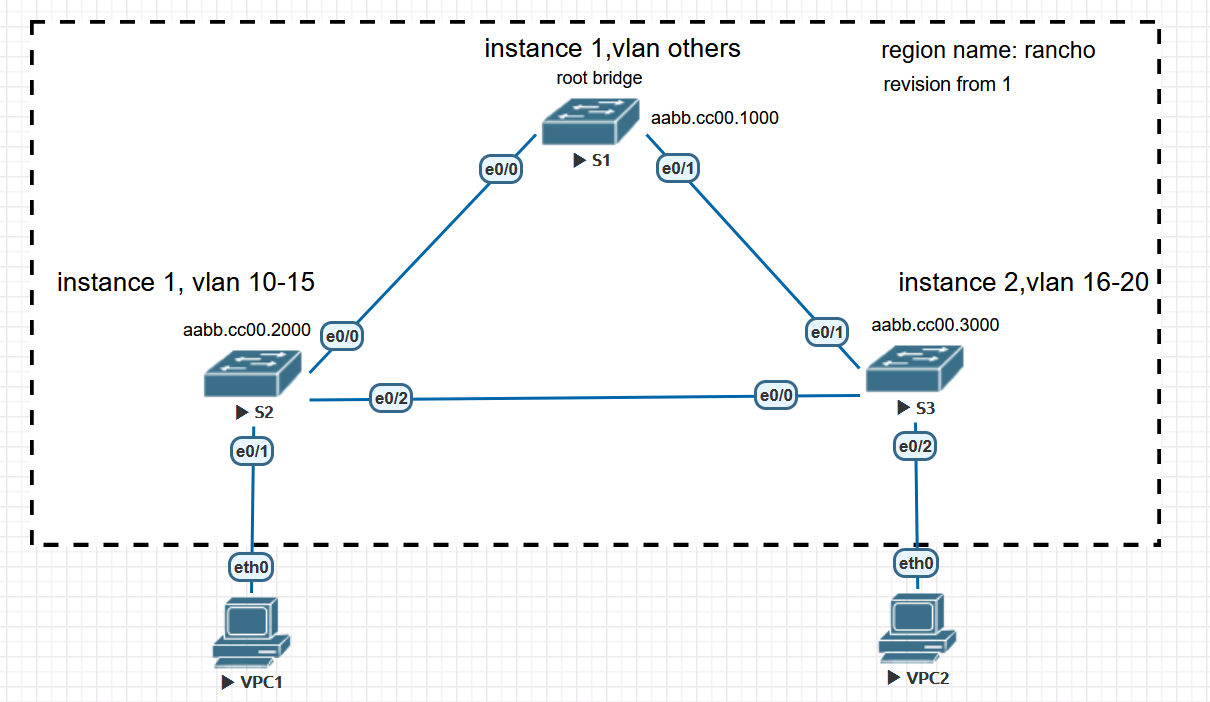

经典的三角环形拓扑, 创建一个MSTP域,域内创建两个实例instance 1、2, vlan 10-15映射到实例1, vlan 16-20映射到实例2。实例0的根桥是S1,实例1的根桥是S2,实例2的根桥是S3. 拓扑图如下:

实验步骤如下:
创建Vlan 10-20
1 | S1(config)#vlan 10-20 |
交换机之间配置trunk连接:
1 | S1(config)#interface range ethernet 0/0-1 |
配置stp版本为MSTP:
1 | S1(config)#spanning-tree mode mst |
配置MSTP域:
1 | S1(config)#spanning-tree mst configuration // 进入mst域配置视图 |
给实例配置不同的根桥:
1 | S2(config)#spanning-tree mst 1 priority 4096 // 设置S2为实例1中最优BID |
实验结果对比检查:
确认配置信息:
1 | S1#show spanning-tree mst configuration |

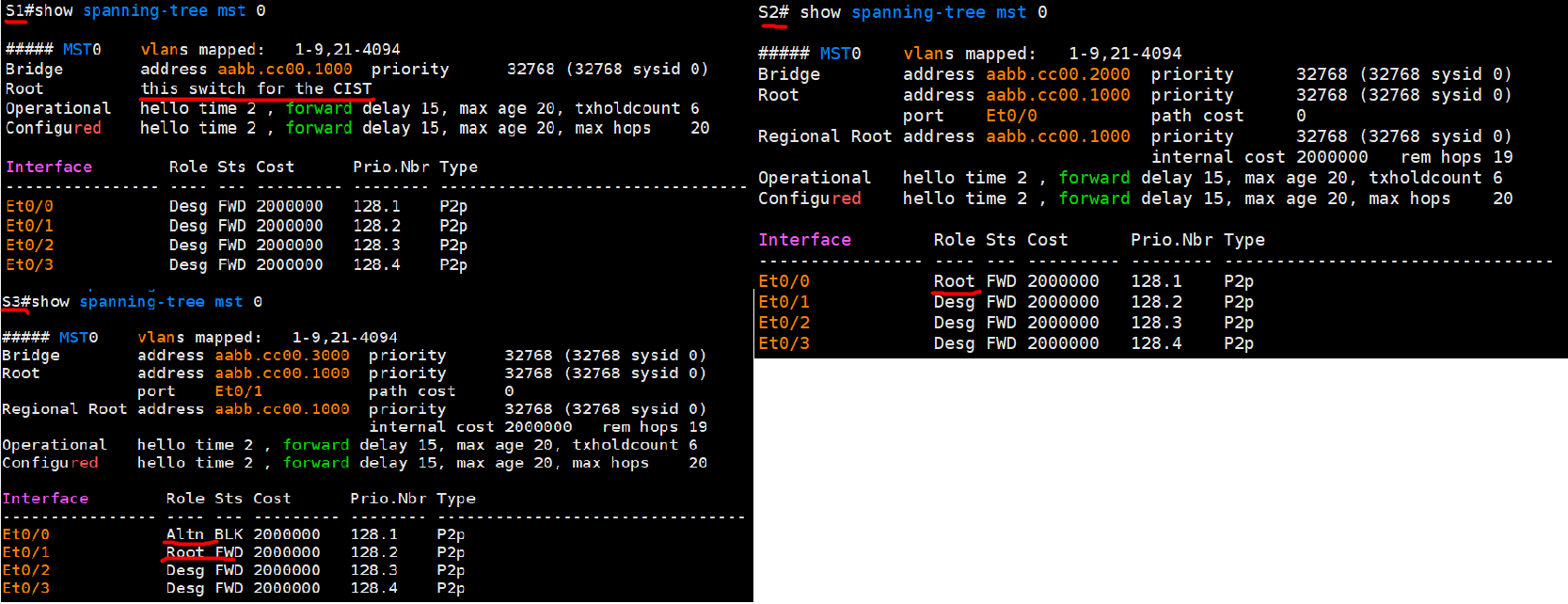

确认实例0中根桥及端口状态:
可以看到实例0中,S1是根桥,S3的eth0处于blocking状态。

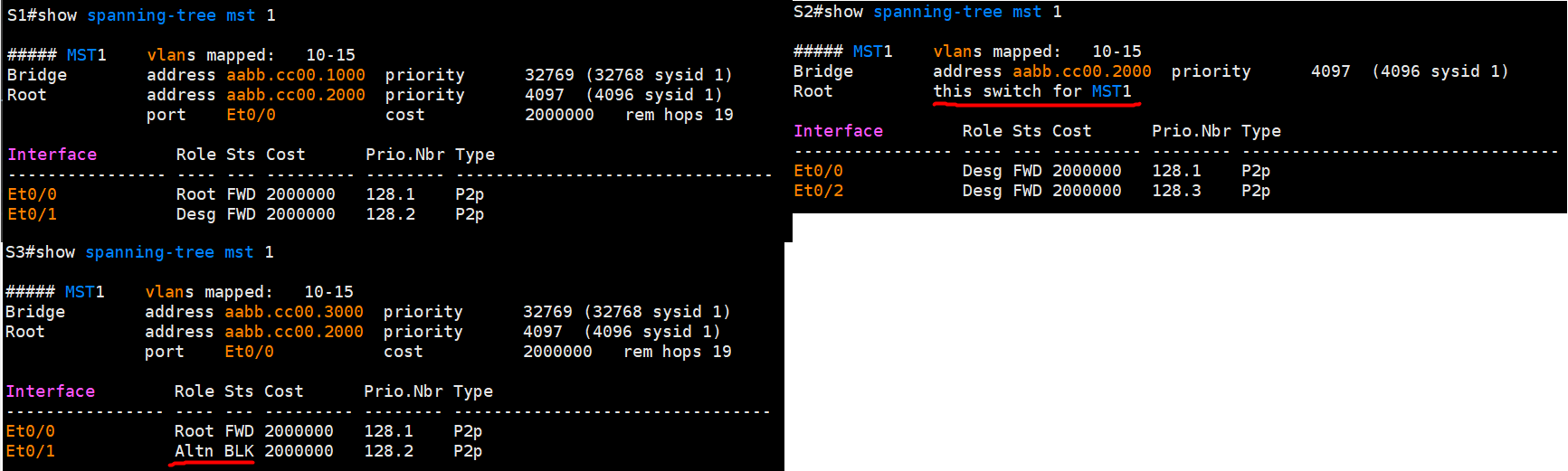

确认实例1中根桥及端口状态:
可以看到实例1中,S2是根桥,S3的eth1处于blocking状态。

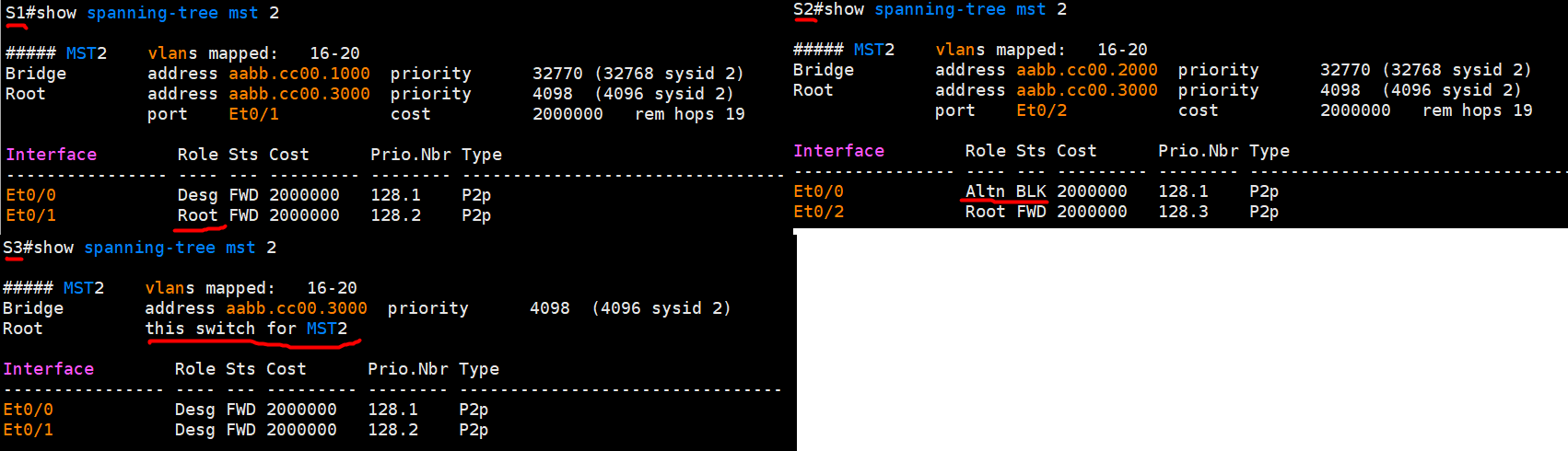

确认实例2中根桥及端口状态:
可以看到实例2中,S3是根桥,S2的eth0处于blocking状态。

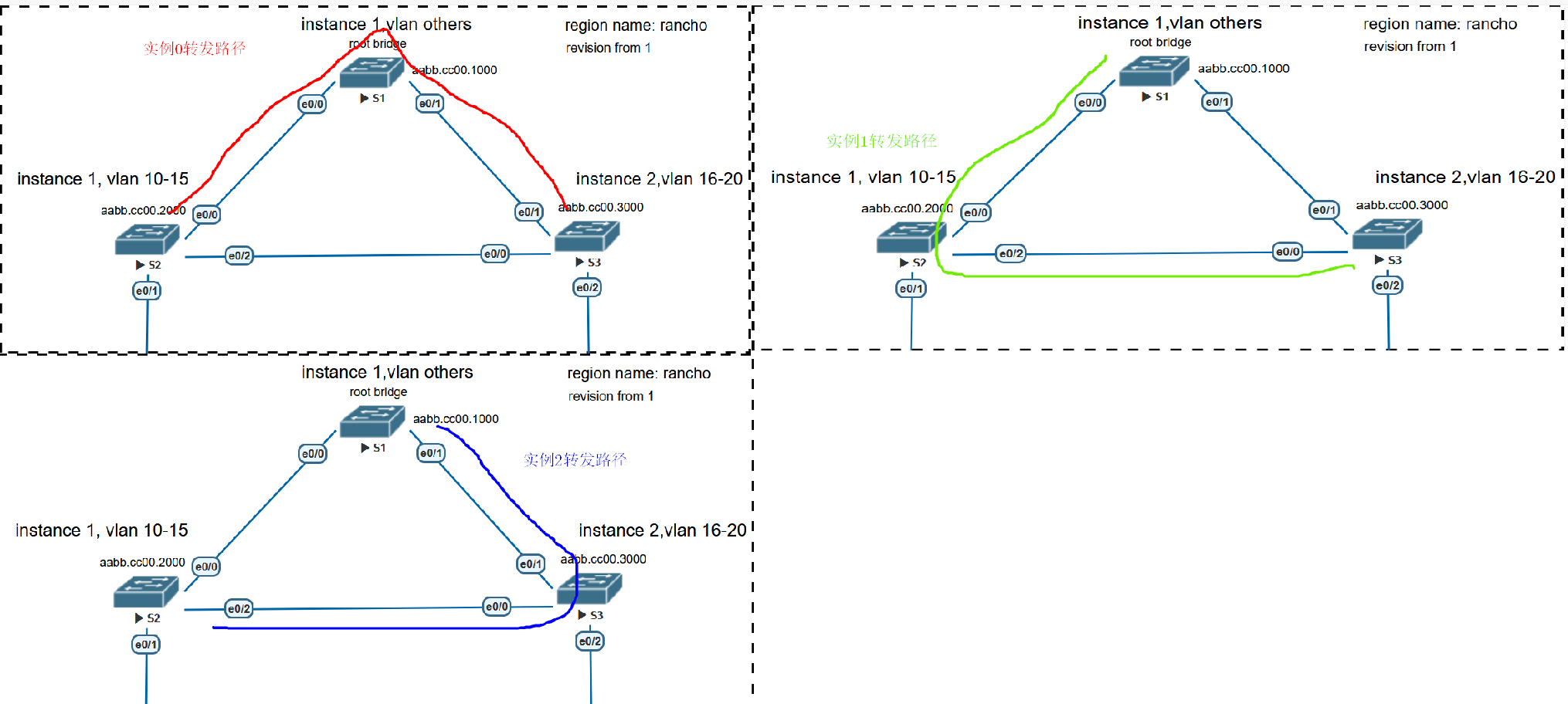

三个实例中对应的转发路径如下图所示:
可以看到不同实例的流量之间负载均衡。
兼容性说明
MSTP向下兼容RSTP和STP,不建议这么使用。
